| Ogólne |
| Wymiary |
165x155x58mm, 0.85 kg (z baterią) |
| Wyświetlacz |

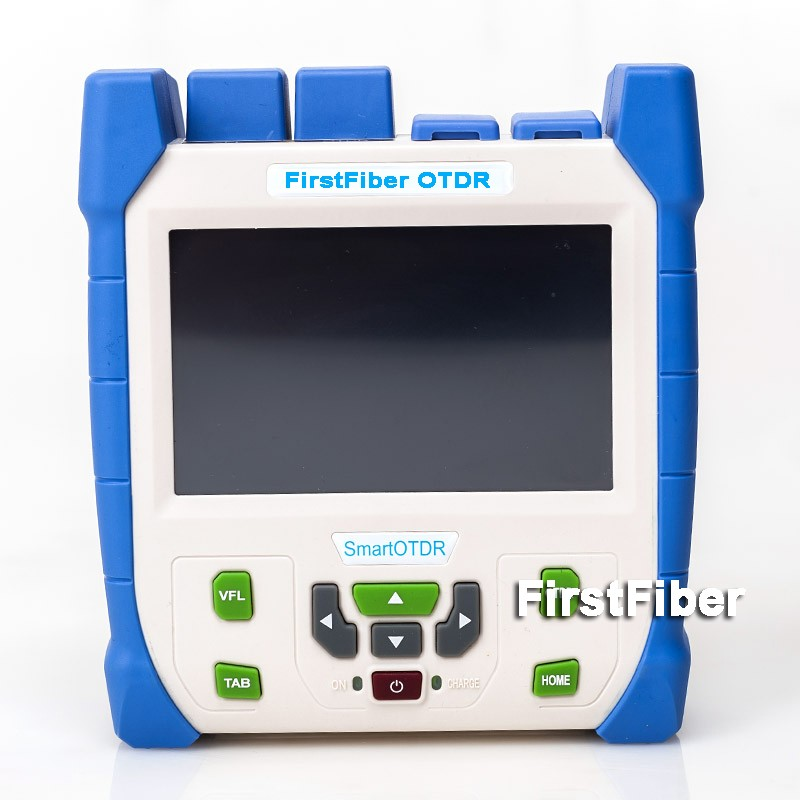

Ekran dotykowy TFT-LCD |
| Interfejs |

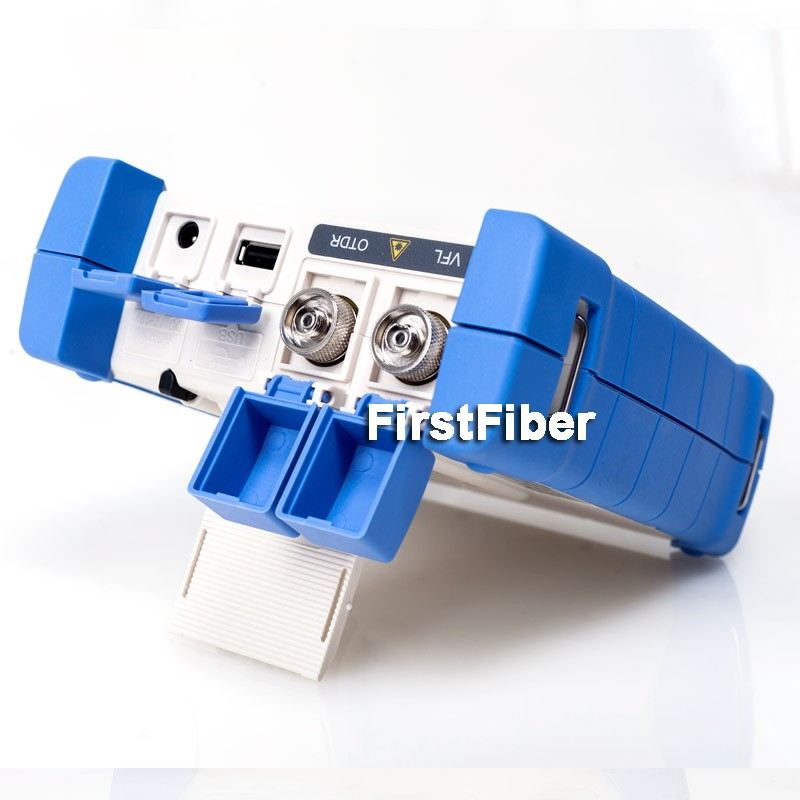

1×port USB, 1x port OTDR, 1x port VFL, 1x port ładowania |
| Zasilanie |
18V do 20V(dc), 100V(ac) do 240V(ac), 50~60Hz |
| Bateria |
Bateria litowa (z certyfikatem lotniczym) |
| Czas pracy: 8 godzin, Telcordia GR-196-CORE |
| Czas ładowania: <3 godziny (wyłączone) |
| Oszczędzanie energii |
Podświetlenie wyłączone: Wyłączone/1 do 99 minut |
| Automatyczne wyłączanie: |
Wyłączone/1 do 99 minut |
| Przechowywanie danych |
Pamięć wewnętrzna: 4GB (około 40 000 grup krzywych) |
| Język |
Domyślnie angielski |
| Warunki środowiskowe |
Temperatura i wilgotność pracy: -10℃~+50℃, ≤95% (bez kondensacji) |
| Temperatura i wilgotność przechowywania |
-20℃~+75℃, ≤95% (bez kondensacji) |
| Ochrona |
IP65(IEC 60529) |
| Akcesoria |
Standardowe: jednostka główna, zasilacz, adapter SC, adapter ST, adapter FC, kabel USB, |

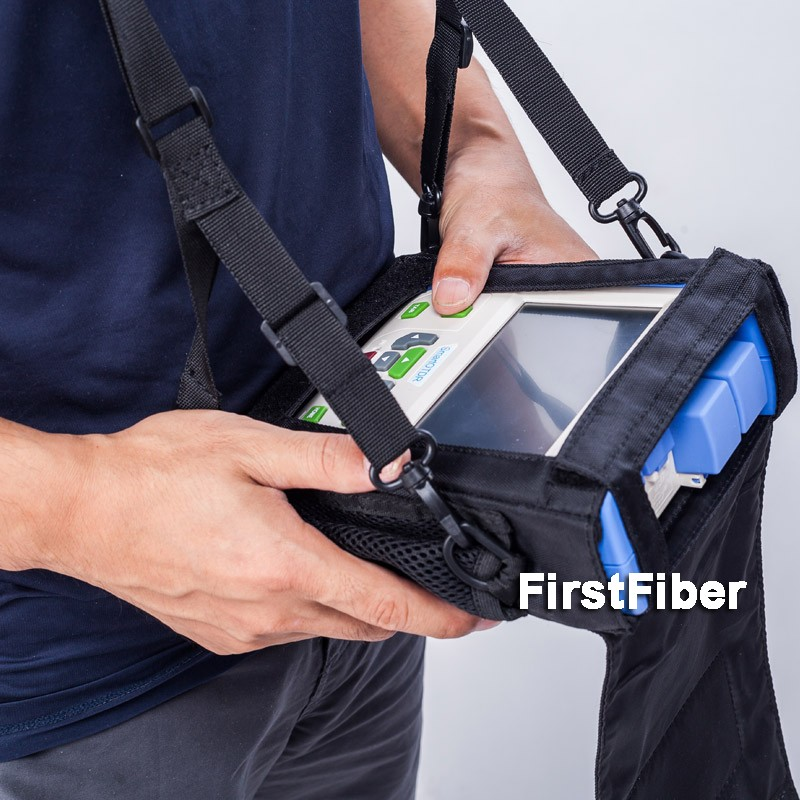

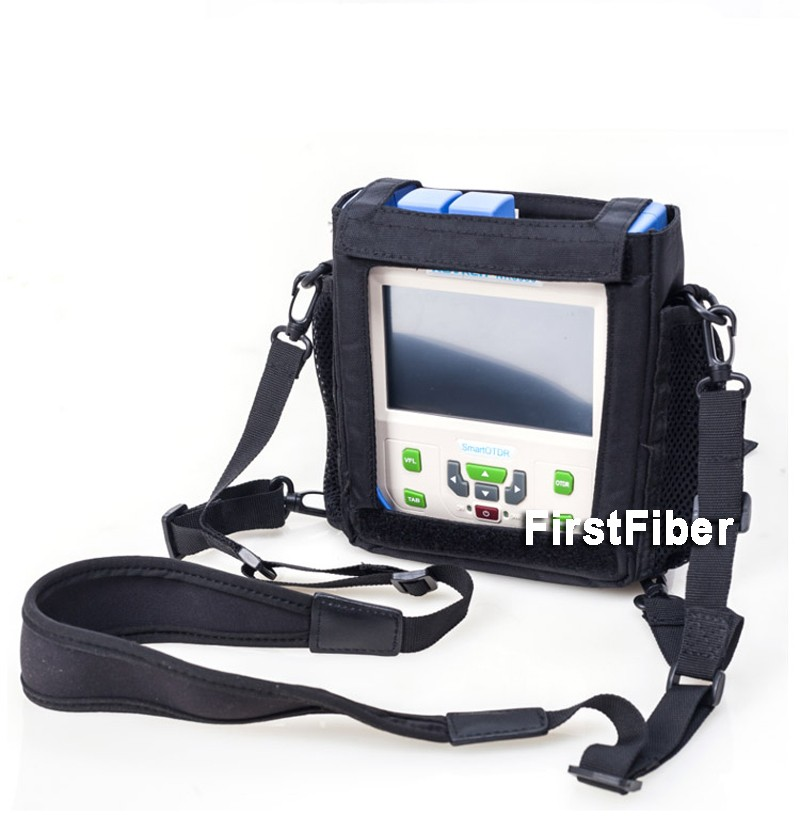

| instrukcja obsługi, płyta CD, torba transportowa, rysik |
| Opcjonalne: adapter LC, adapter do gołego włókna |
| Parametry testowe |
|
| Szerokość impulsu |
10ns, 30ns, 50ns, 100ns, 275ns, 500ns, 1us, 5us, 10us |
| Zakres odległości |
1km, 2km, 4km, 8km, 15km, 30km, 60km, 90km, 120km, 160km |
| Rozdzielczość próbkowania |
Minimalnie 16cm |
| Punkty próbkowania |
Maksymalnie 128 000 punktów |
| Liniowość |
≤0.05dB/dB |
| Czas uśredniania |
5s, 15s, 30s, 1min, 2min, 3min |
| Automatyczne wyłączanie |
wyłączone, 10min, 30min, 60min |
| Dokładność odległości |
±(1m+odległość pomiaru×3×10-5+rozdzielczość próbkowania ) ( z wyłączeniem niepewności IOR) |
| Podświetlenie ekranu |
≤100 |
| Ustawienie IOR |
1.0000~2.0000, krok 0.0001 |
| Jednostki |
km |
| Format śladu OTDR |
Telcordia uniwersalny, SOR, wydanie 2(SR-4731) |
| OTDR: Użytkownik może wybrać automatyczne lub ręczne ustawienie |
| Analiza zdarzeń światłowodowych |
Użytkownik definiuje progi PASS/FAIL: |
| -Zdarzenia refleksyjne i nierefleksyjne: 0.01 do 1.99dB (kroki 0.01dB) |
| -Refleksyjne: 0.01 do 32dB (kroki 0.01dB) |
| -Koniec/przerwanie włókna: 3 do 20dB (kroki 1dB) |
| VFL |
|
| Długość fali(±20nm) |
650nm |
| Moc |
2mW, KLASY II B |
| Zasięg |
10km |
| Tryb uruchamiania |
CW/2Hz |
